Le design recherché

Le modèle trouvé sur le web

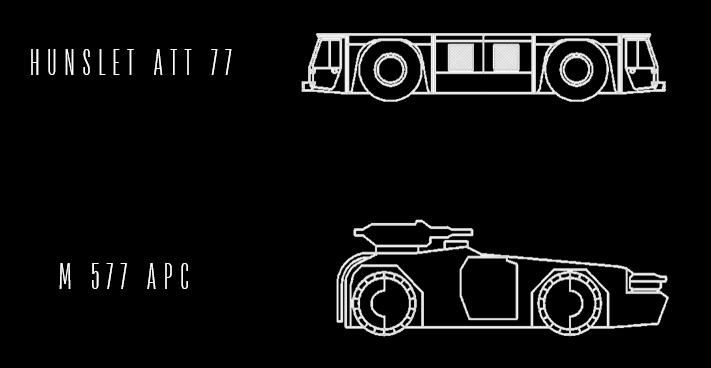

Notre véhicule de course s'inspirera très fortement du M577 APC (Armored Personnel Carrier ) qui est le Véhicule Blindé de Transport de Troupes - VBTT - du film " Aliens le retour " dont le design s'inspire du Hunslet ATT77 (Aircraft Towing Tractor) qui est lui un tracteur de remorquage d'avion.

Les idées de CAO

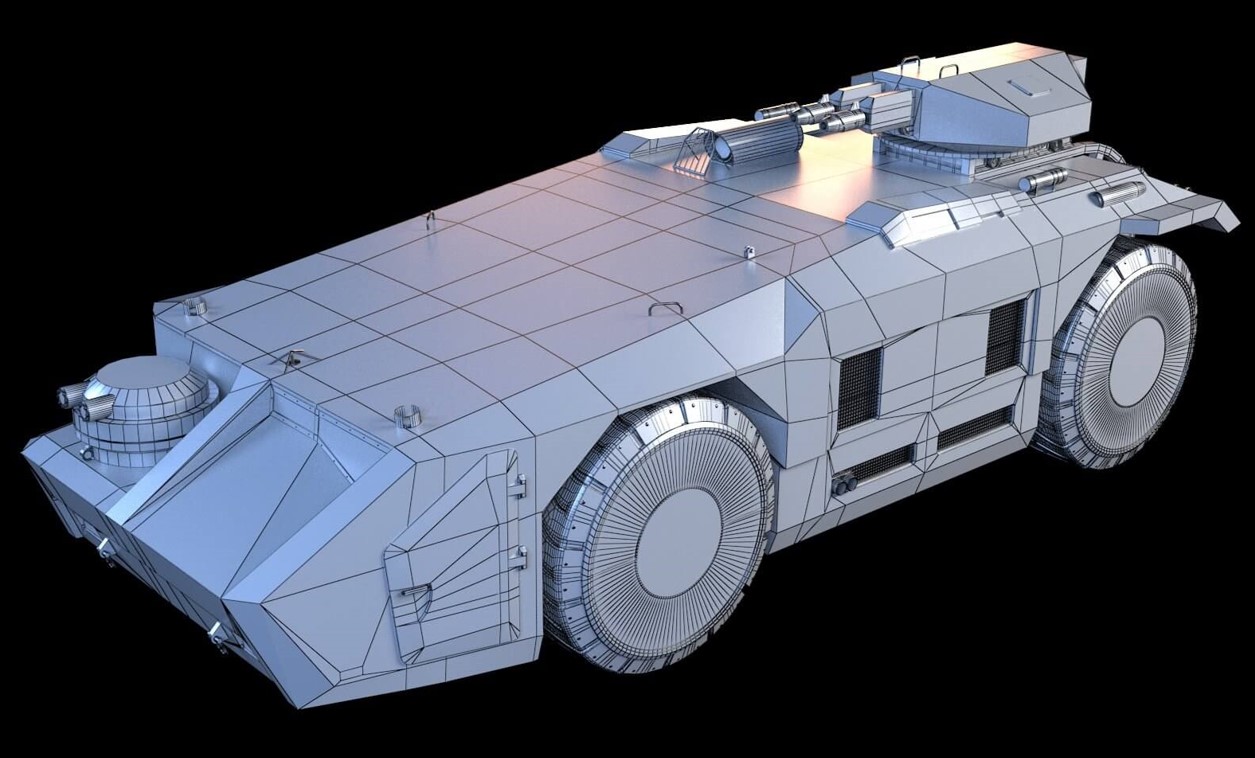

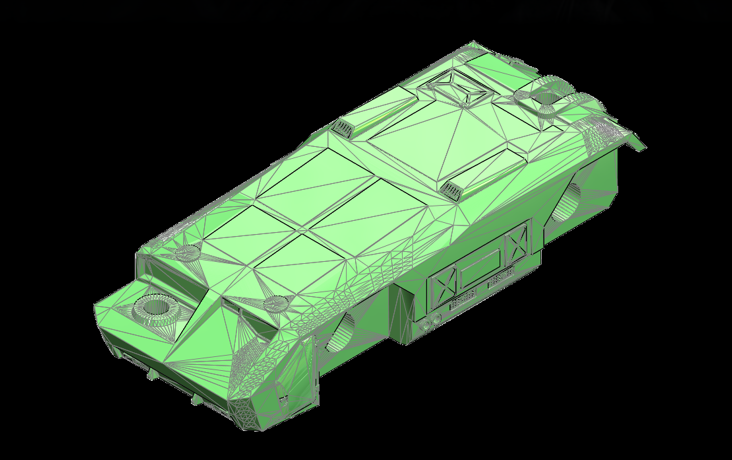

Nous avons trouvé, sur le web, des fichiers au format STL du M 577 APC. Le format STL est le format utilisé pour la réalisation d'impression 3D d'objets. Le problème est que les fichiers sous ce format ne peuvent pas être modifiés par notre logiciel deCAO "Solidworks". Nous utiliserons donc ce fochier comme "patron" que nos insérerons à notre fichier de modélisation 3D.

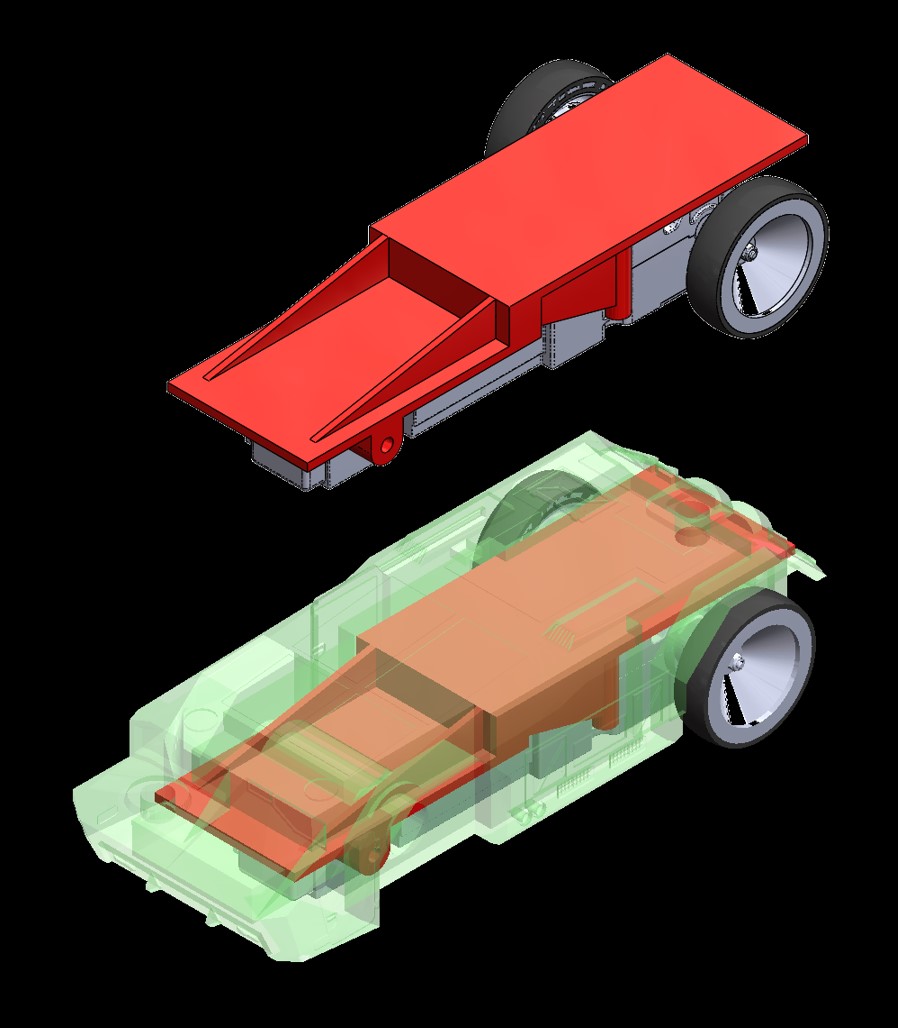

En lui appliquant un facteur d'échelle de 2, on s'aperçoit que les dimensions de la carrosserie conviennent et pourront être adaptées aux dimensions du groupe moteur. Le châssis (en rouge sur l'image ci-contre) étant très proche de la carrosserie on décide très rapidement de s'en passer.

Si la liaison entre le châssis (rouge) et le groupe moteur (gris) est correctement conçue, la liaison entre le châssis (rouge) et la carrosserie (verte) est à concevoir il faut donc imaginer toutes les formes intérieures.

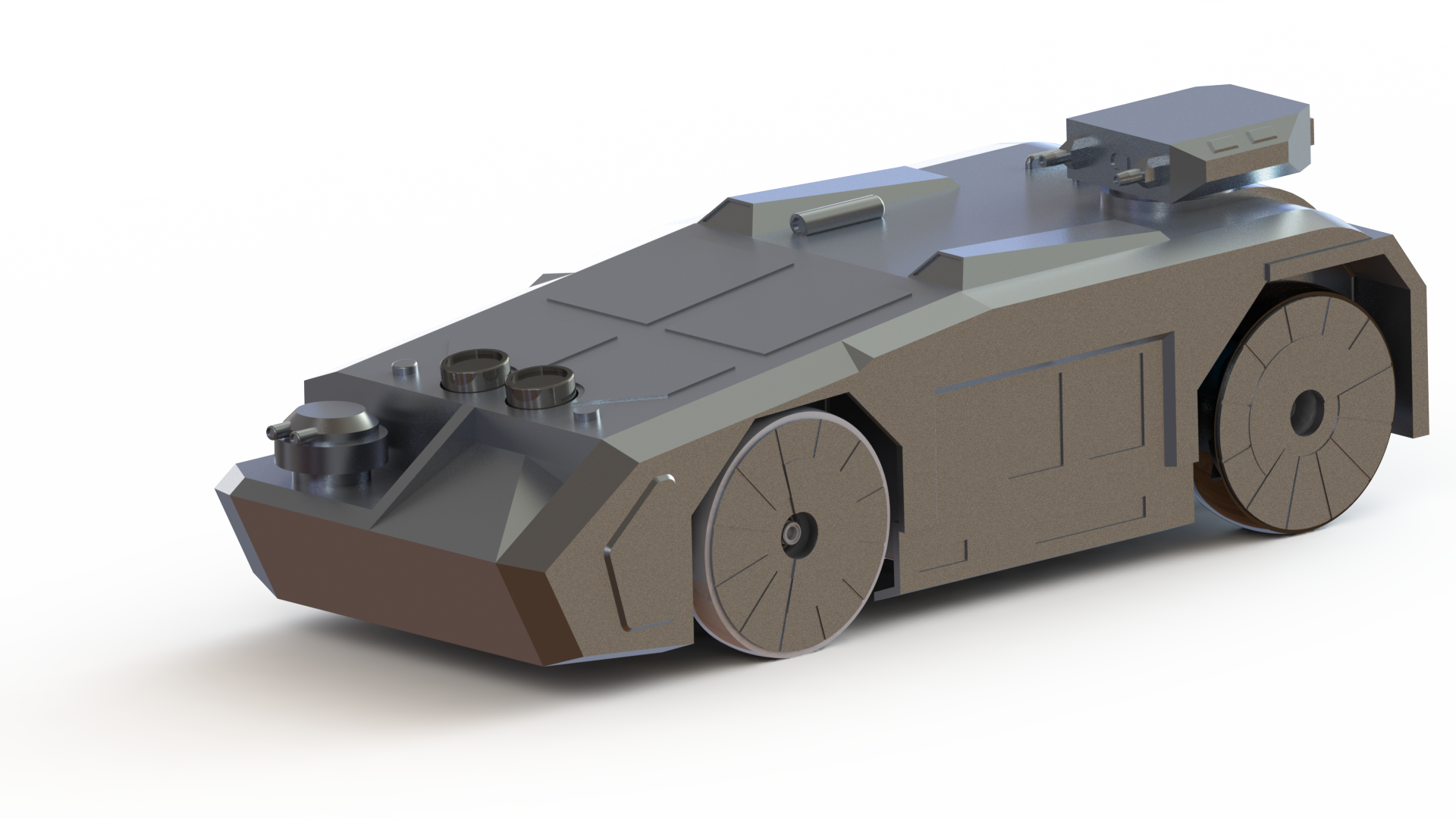

Les étapes de la CAO de la carrosserie

En lui appliquant un facteur d'échelle de 2, on s'aperçoit que les dimensions de la carrosserie conviennent et pourront être adaptées aux dimensions du groupe moteur. Le châssis (en rouge sur l'image ci-contre) étant très proche de la carrosserie on décide très rapidement de s'en passer.
